Växthusritning · MAXI 32,36 / 3,09 m
Profilguide · välj växthusdel
29 profiler för MAXI 3Visar vilka profiler som hör till varje del. Numrerade stomprofiler hänvisar till sin position i originalritningen.
Reservdelar · MAXI 3Klicka på en rad för info · klicka artikelnumret för att kopiera
| Del | Artikelnummer | ES / referens | Utförande | |
|---|---|---|---|---|
| Grund & förankringGrundprofilBas mot mark och infästning | ES 17538 | Profil 1 · välj längd enligt längdtabellen | ||
| Tak & avvattningHängränna 25°Nock, ränna och takdelar | ES 11788 | Profil 2 · välj längd enligt längdtabellen | ||
| Tak & avvattningNockprofil 25°Nock, ränna och takdelar | ES 8642 | Profil 3 · välj längd enligt längdtabellen | ||
| GavelGavelprofilProfiler i kortsidorna | ES 17549 | 2,36 m · 2238 mm | ||
| Sidor & väggL-profil baksida mot väggLångsidor och vägganslutning | — | Välj längd 2,36–9,02 m · R eller L | ||
| Tak & avvattningTakförstärkningsbågeNock, ränna och takdelar | ES B18 | 950 mm · MAXI 3 | ||
| Stomme · ritningProfil 7Profil 7 är identifierad med profilnumret i PDF-ritningen | ES 7151 | 1233 mm · MAXI 3 | ||
| Stomme · ritningProfil 8Profil 8 är identifierad med profilnumret i PDF-ritningen | ES 7633 | 2230 mm · MAXI 3 | ||
| Stomme · ritningProfil 9Profil 9 är identifierad med profilnumret i PDF-ritningen | ES L15 | 2230 mm · MAXI 3 | ||
| Stomme · ritningProfil 10Profil 10 är identifierad med profilnumret i PDF-ritningen | ES 17541 | 542 mm · MAXI 3 | ||
| Stomme · ritningProfil 10Profil 10 är identifierad med profilnumret i PDF-ritningen | ES 17541 | 1233 mm · MAXI 3 | ||
| Stomme · ritningProfil 10Profil 10 är identifierad med profilnumret i PDF-ritningen | ES 17541 | 1633 mm · standardhöjd | ||
| Stomme · ritningProfil 10Profil 10 är identifierad med profilnumret i PDF-ritningen | ES 17541 | 1833 mm · förhöjd | ||
| Stomme · ritningProfil 21Profil 21 är identifierad med profilnumret i PDF-ritningen | ES D29577 | 704 mm | ||
| Sidor & väggProfil 12 sidaLångsidor och vägganslutning | ES 7070 | 1798 mm · sida · standardhöjd | ||
| Sidor & väggProfil 12 sidaLångsidor och vägganslutning | ES 7070 | 1984 mm · sida · förhöjd | ||
| Tak & avvattningProfil 12 takNock, ränna och takdelar | ES 7070 | 1924 mm · tak · MAXI 3 | ||
| Grund & förankringNedgjutningsjärnBas mot mark och infästning | ES L40 | 497 mm · lagervara alu: 4000P-17-50 | ||
| Sidor & väggProfil 17 sidaLångsidor och vägganslutning | ES L40 | 1763 mm · standardhöjd | ||
| Sidor & väggProfil 17 sidaLångsidor och vägganslutning | ES L40 | 1963 mm · förhöjd | ||
| Tak & avvattningProfil 17 takNock, ränna och takdelar | ES L40 | 1633 mm | ||
| GavelGavelprofilProfiler i kortsidorna | ES 17542 | 770 mm | ||
| GavelGavelprofilProfiler i kortsidorna | ES 17543 | 810 mm | ||
| GavelGavelprofilProfiler i kortsidorna | ES 28513 | 732 mm | ||
| Stomme · ritningProfil R7Profil R7 är identifierad med profilnumret i PDF-ritningen | ES R7 | 705 mm | ||
| Tak & avvattningProfil R2Nock, ränna och takdelar | ES R2 | Takdetalj | ||
| Tak & avvattningProfil R1Nock, ränna och takdelar | ES R1 | Takdetalj | ||
| Skenor & specialProfil 115LSkenprofil enligt PDF-ritningen | ES P 7080 | Skenprofil | ||
| Skenor & specialProfil 137Specialprofil enligt PDF-ritningen | ES 37 (P7032) | 100 mm = 50 × 50 mm | ||
| DörrarDörrkarm med lås | ES 27197 | Standardhöjd · välj höger eller vänster | ||
| DörrarDörrkarm med lås | ES 27197 | Förhöjd · välj höger eller vänster | ||
| DörrarDörrkarm utan lås | ES 9915 | Standardhöjd | ||
| DörrarDörrkarm utan lås | ES 9915 | Förhöjd | ||
| DörrarDörrprofil vid dörr | ES 17548 | Standardhöjd · vänster eller höger | ||
| DörrarDörrprofil vid dörr | ES 17548 | Förhöjd · vänster eller höger | ||

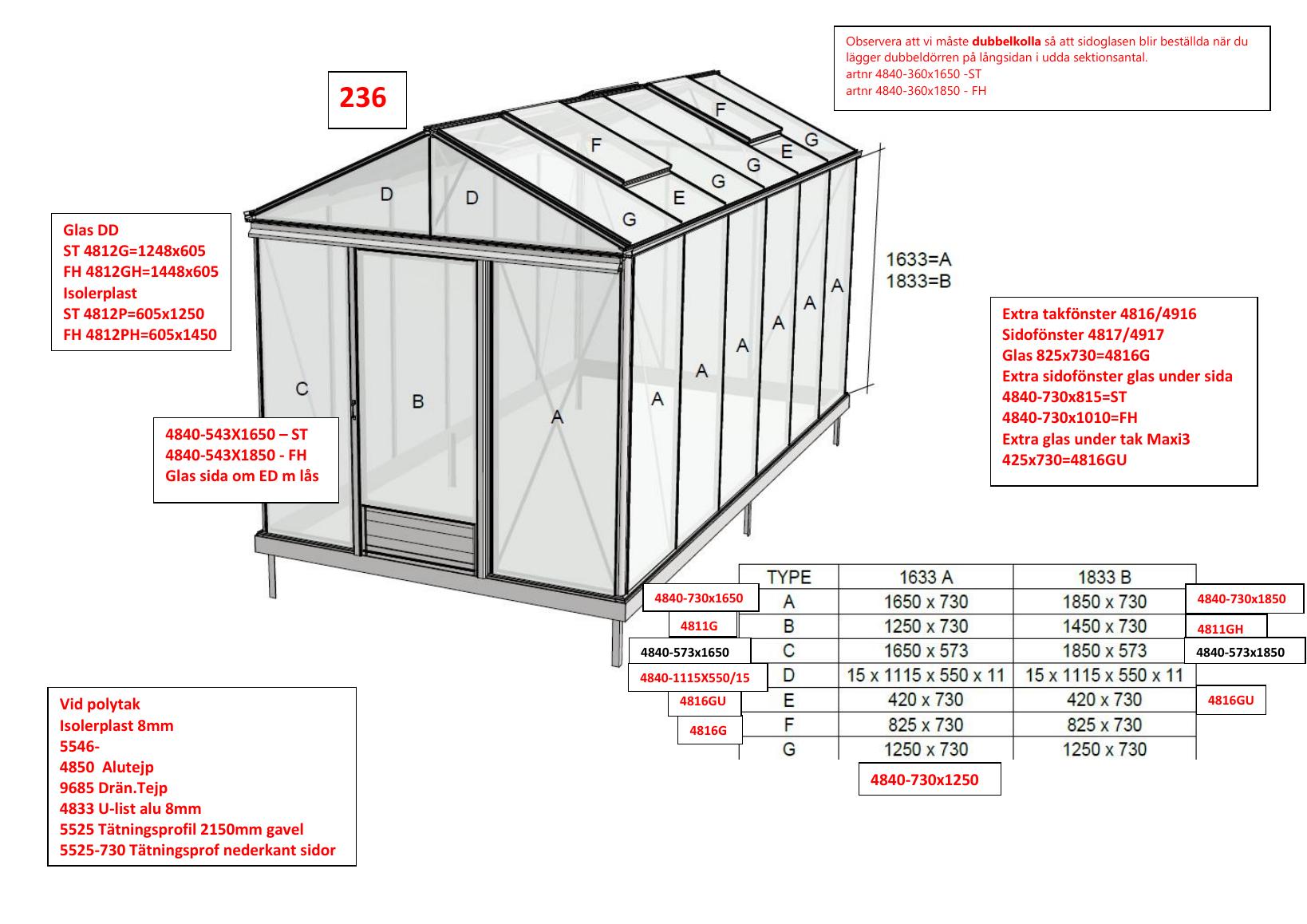

| Glas & isolerplastGlas dubbeldörr | — | Standard · 1248 × 605 mm | ||
| Glas & isolerplastGlas dubbeldörr | — | Förhöjd · 1448 × 605 mm | ||
| Glas & isolerplastIsolerplast dubbeldörr | — | Standard · 605 × 1250 mm | ||
| Glas & isolerplastIsolerplast dubbeldörr | — | Förhöjd · 605 × 1450 mm | ||
| Glas & isolerplastSidoglas vid udda sektionsantal | — | Standard · kontrollpunkt för dubbeldörr på långsida | ||
| Glas & isolerplastSidoglas vid udda sektionsantal | — | Förhöjd · kontrollpunkt för dubbeldörr på långsida | ||
| Glas & isolerplastGlas sida om dörr med lås | — | Standard · 543 × 1650 mm | ||
| Glas & isolerplastGlas sida om dörr med lås | — | Förhöjd · 543 × 1850 mm | ||
| Glas & isolerplastGlas sida om dörr utan lås | — | Standard · 573 × 1650 mm | ||
| Glas & isolerplastGlas sida om dörr utan lås | — | Förhöjd · 573 × 1850 mm | ||
| Glas & isolerplastGlas sida | — | Standard · 730 × 1650 mm | ||
| Glas & isolerplastGlas sida | — | Förhöjd · 730 × 1850 mm | ||
| Glas & isolerplastGavelglas (ED) | — | Standard · hör till glas sida 4840-730x1650 | ||
| Glas & isolerplastGavelglas (ED) | — | Förhöjd · hör till glas sida 4840-730x1850 | ||
| Glas & isolerplastExtra glas under sidofönster | — | Standard · 730 × 815 mm | ||
| Glas & isolerplastExtra glas under sidofönster | — | Förhöjd · 730 × 1010 mm | ||
| Glas & isolerplastTrekantglas gavel | — | MAXI 3 · triangel · 15 mm utförande (vid polytak) | ||
| Glas & isolerplastGlas gavel | — | 1250 × 730 mm (TYPE B i glasöversikten) | ||
| Glas & isolerplastFönsterglas | — | 825 × 730 mm · även extraglas under tak MAXI 4 | ||
| Glas & isolerplastExtra glas under tak | — | MAXI 3 · 425 × 730 mm | ||
| Glas & isolerplastAlutejp | — | Vid polytak · isolerplast 8 mm | ||
| Glas & isolerplastDräneringstejp | — | Vid polytak | ||
| Glas & isolerplastU-list alu 8 mm | ES 32122 | 725 mm | ||
| Glas & isolerplastTätningsprofil gavel | — | 2150 mm | ||
| Glas & isolerplastTätningsprofil nederkant sidor | — | 730 mm | ||
| TakfönsterKomplett fönster | — | Lackering 4916 · glasruta 4816G | ||
| TakfönsterKomplett fönster lackerad | — | Lackerad version av 4816 | ||
| TakfönsterSidofönster | — | Komplett · lackering 4917 · glas 825 × 730 = 4816G | ||
| TakfönsterSidofönster lackerad | — | Lackerad version av 4817 | ||
| TakfönsterManuell öppnare | ES D7070 | 500 mm | ||

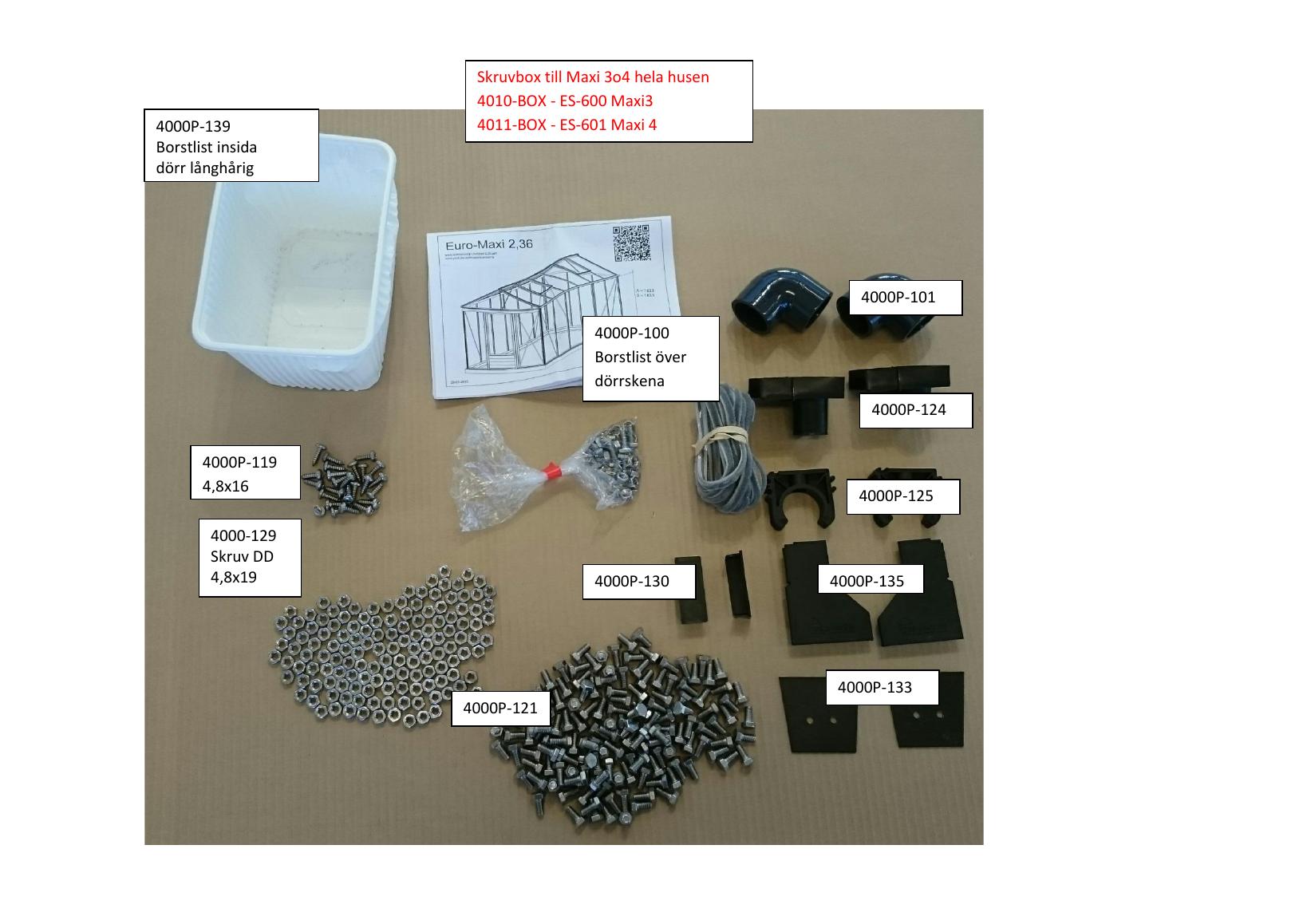

| TillbehörSkruvbox | ES-600 | Komplett box till MAXI 3 | ||
| TillbehörTakförstärkning | ES-600 / ES-601 | Automatiskt för längder 6,04–9,02 m · lackering: 4834-VINT-LACK · vid köp under 6,04 m beställs i samband med husköp | ||
| TillbehörTakförstärkning i efterhand | ES U35 | Kapas tak 1995 mm · sida 595 mm · beställes/st | ||
| TillbehörAxaflex fönsteröppnare | — | Till Euro-Serre | ||
| TillbehörBorstlist över dörrskena | — | Över dörrskena | ||
| TillbehörBorstlist insida dörr | — | Långhårig | ||
| TillbehörStuprörsanslutning | — | Böj 32 mm · ingår ej i stuprörssats | ||
| TillbehörStuprörsklämma 32 mm | — | Klämma | ||
| TillbehörStuprörsprofil 32 mm | ES B32 | Standardhöjd | ||
| TillbehörStuprörsprofil 32 mm | ES B32 | Förhöjd | ||
| TillbehörStuprörssats | — | Innehåller ej anslutning | ||
| TillbehörTäcklock hängränna | ES-3 | Hängränna | ||
| TillbehörTäcklock dörrskena | ES-2 L/R | Dörrskena | ||
| TillbehörTäcklock nock | ES 7028 | Nock | ||
| TillbehörFörlängning platt | ES 7040 | Platt takdetalj | ||
| TillbehörFörlängning nock | ES U12 eller 7060 | 500 mm · alla hus | ||
| TillbehörSkruv 4,8 × 16 | — | Skruv | ||
| TillbehörSkruv DD 4,8 × 19 | — | Skruv dubbeldörr | ||
| TillbehörTec7 svart fogmassa | — | Fogmassa | ||
| TillbehörLagervara alu | — | Lagervara alu till nedgjutningsjärn 4000P/L-17-497 | ||
| TillbehörProfil/öppnare 500 mm | ES 7020 | 500 mm | ||
| TillbehörMonteringsdetalj (ritning) | — | Se ritning i PDF:en | ||
| TillbehörMonteringsdetalj (ritning) | — | Se ritning i PDF:en | ||
| TillbehörMonteringsdetalj (ritning) | — | Se ritning i PDF:en | ||
| TillbehörMonteringsdetalj (ritning) | — | Se ritning i PDF:en |

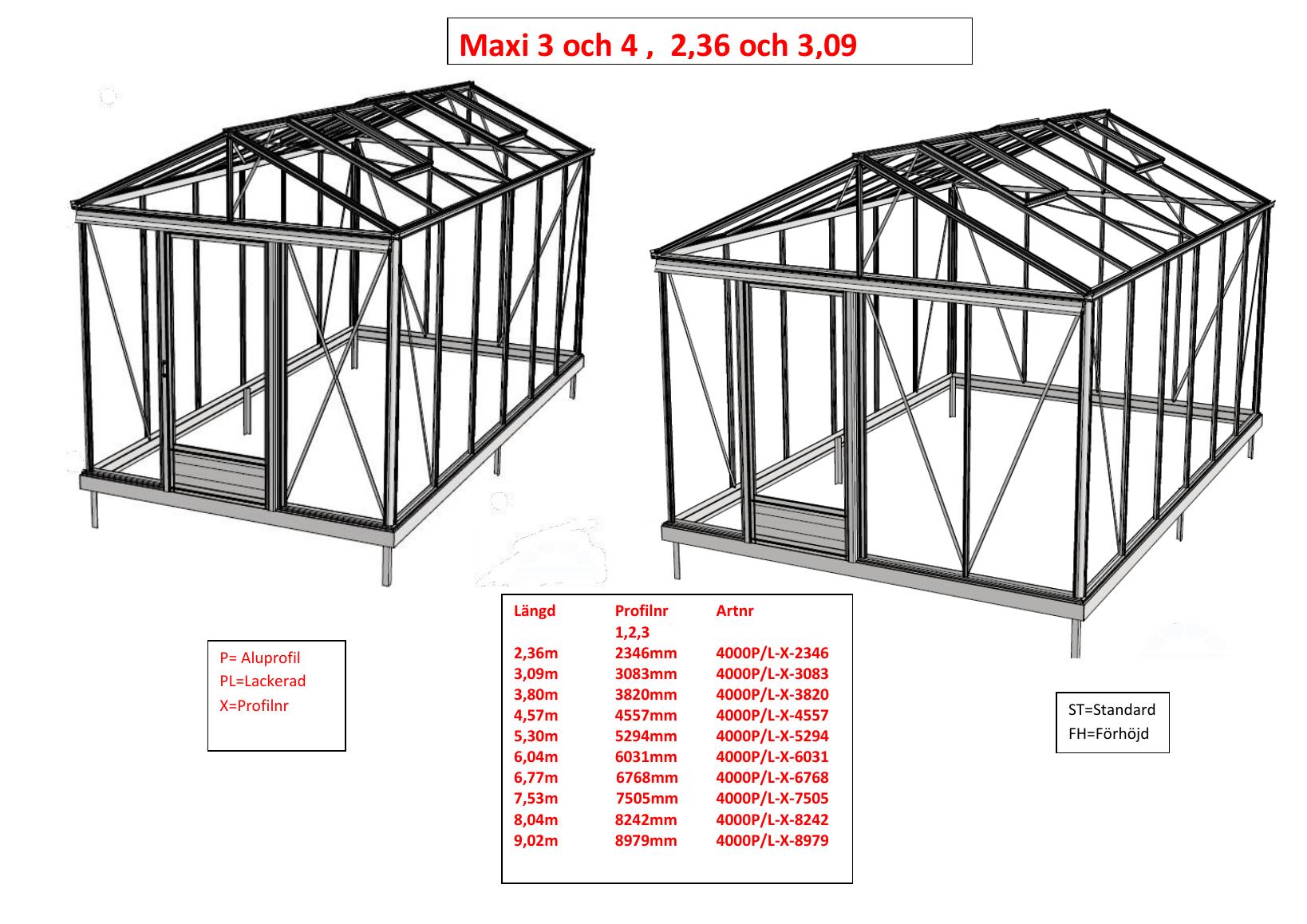

Längdtabell profiler 1, 2 och 3
| Huslängd | Profillängd | Artikelmall |
|---|---|---|
| 2,36 m | 2346 mm | 4000P/L-X-2346 |
| 3,09 m | 3083 mm | 4000P/L-X-3083 |
| 3,80 m | 3820 mm | 4000P/L-X-3820 |
| 4,57 m | 4557 mm | 4000P/L-X-4557 |
| 5,30 m | 5294 mm | 4000P/L-X-5294 |
| 6,04 m | 6031 mm | 4000P/L-X-6031 |
| 6,77 m | 6768 mm | 4000P/L-X-6768 |
| 7,53 m | 7505 mm | 4000P/L-X-7505 |
| 8,04 m | 8242 mm | 4000P/L-X-8242 |
| 9,02 m | 8979 mm | 4000P/L-X-8979 |
